2026 Verkfræðihandbók um sannprófun á vindálagi fyrir sólarfestingar með hallandi þaki á fellibylssvæðum

Meistaraprófun á vindálagi fyrir sólarfestingar með hallaþaki á fellibyljasvæðum. Lærðu loftaflfræðilega sannprófun, forskriftir fyrir klippibolta og LCOE vernd.

1. Inngangur: Að draga úr hættu á bilun í uppbyggingu í mikilli-vindsólaruppsetningu

Alþjóðlegir EPC-verktakar sem setja upp ljósakerfi á strandsvæðum sem eru viðkvæm fyrir tyfoni- standa frammi fyrir mikilvægum verkfræðilegum áskorunum. Venjulegar þakgrind bilar oft þegar þær verða fyrir miklum staðbundnum upplyftingarkraftum og neikvæðum þrýstingssvæðum sem myndast af mikilli-vindhraða. Byggingartilfærsla, þreyta í klippingu festinga og teinabeygjur valda ekki aðeins hörmulegu tapi á einingum heldur einnig alvarlega ábyrgð og langvarandi kerfistíma.

Þessi tæknilega handbók lýsir reynslufræðilegum löggildingaraðferðum, loftaflfræðilegum hagræðingarreglum og vélrænum forskriftum sem þarf til að tryggja sólarfestingar með halla þaki gegn viðvarandi 5. flokks fellibyl. Með því að innleiða vind-göng-prófuð prófílhönnun og ströngu burðarvirki geta verkfræðiteymi tryggt jafnvægi-í-kerfisheilleika (BOS) á sama tíma og þau vernda langtíma-ávöxtun verkefna.

2. Tæknigreining og kjarnakerfi

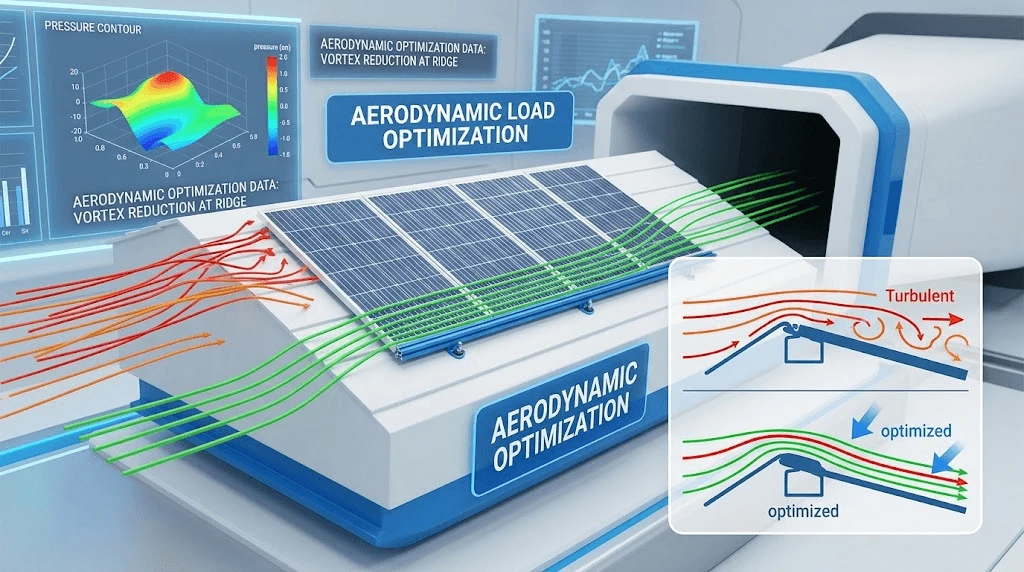

Fínstilling á loftaflfræðilegum álagi

Þök með halla virka sem loftaflfræðilegar rampar, flýta fyrir vindhraða yfir hrygginn og skapa há sogsvæði meðfram þakskeggjum og hornum. Hefðbundnar forsendur fyrir flata-plötu eru ófullnægjandi fyrir byggingarlíkön í viðskiptalegum-skala. Hár-afkasta þakfestingar nota lága-sniða rúmfræði og fínstillt hallahorn (venjulega passa við eða takmarkað nálægt þakhallanum) til að lágmarka aðskilnaðarbólur og hvirfillosun. Computational Fluid Dynamics (CFD) reiknilíkön ásamt vindgönguprófunum á landamæralagi tryggir að þrýstingsstuðlar (Cp) séu lágmarkaðir yfir öll þaksvæði, sem dregur úr sveifluflaumi á yfirborði einingarinnar.

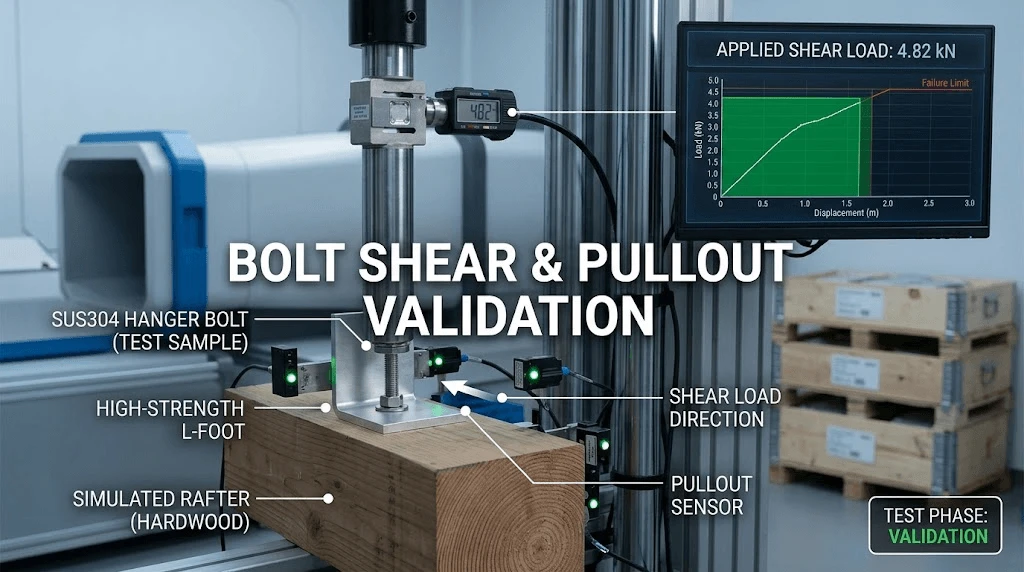

Boltaskurðþol og burðarvirki álagsleiðir

Vélrænni álagsleiðin flytur upplyftingar- og togkrafta af vindi beint frá ramma PV einingarinnar í gegnum mið-/endaklemmurnar, festingarteina, upphengisbolta eða þakkróka og inn í aðal timbur- eða steypusperrurnar. Til að koma í veg fyrir að festingar dragist úr og klippi bilun við hringlaga hleðslu:

Efni festingar:Festingar verða að vera framleiddar úr 304 eða 316 ryðfríu stáli, þola mikla skurðálag án brothættra brota.

Togkvörðun:Klemmur krefjast kvarðaðs togs (venjulega 14–16 Nm fyrir M8 ryðfrían vélbúnað) til að viðhalda stöðugum klemmuþrýstingi án þess að mylja ramma áleiningar.

Innsiglingarþétting:Fyrir festingar í gegnum-gerð, EPDM blikkandi kragar eða sérþjöppunarþéttingar koma í veg fyrir að vatn komist inn á meðan punktálag er dreift jafnt yfir burðargrind.

3. Iðnaðarstaðlar og áhrif á arðsemi

Byggingarsamræmisbreytur

arðsemi áhrif & LCOE lækkun

Byggingarbilanir við erfiðar veðuratburðir krefjast kostnaðarsamra íhlutaskipta, tryggingagjalda og langvarandi kynslóðabilunar. Með því að setja upp strangt prófaðar tyfon-einkunnar hallaþakfestingar koma í veg fyrir útgjöld til lagfæringar á burðarvirkjum á hefðbundnum 25{{4} ára rekstrartíma. Með því að viðhalda vélrænni stífni verndar línuleg aflábyrgð beint með því að koma í veg fyrir örsprungur í kísilplötum af völdum ramma snúninga við mikla vindhviða, sem tryggir hámarksafköst orkukostnaðar (LCOE).

4. Kerfissamþætting og eindrægni

Áreiðanleg frammistaða vindhleðslu krefst strangrar samstillingar vélbúnaðar yfir alla sólareignakeðjuna. Hemao Industry uppsetningararkitektúr samþættist óaðfinnanlega venjulegum verslunarrömmum og orkugeymsluhlífum með því að nota alhliða járnbrautarrásir sem rúma mismunandi einingaþykkt (30 mm til 40 mm).

Með því að para saman háa-vindhalla þakstangir með léttum samsettum festingarfótum og innbyggðum jarðtengjum, viðhalda uppsetningarliði samfelldum raftengingarleiðum án þess að þurfa aðskilda koparjarðtengingu. Þetta staðlaða einingaviðmót dregur úr vinnustundum við uppsetningu- um 18% á sama tíma og það tryggir að vélrænni álagsdreifingin haldist jöfn yfir bæði málmsaumsþök og flísar-og-stillingar.

5. Gæðaeftirlit og alþjóðlegt samræmi

Strangt gæðaeftirlit í verksmiðjunni er skylt áður en burðarvirki kemur til vinnustaða við ströndina. Hemao Industry framfylgir fjöl-gæðatryggingarreglum:

Hráefni litrófsfræði:Sannprófun á frumefnasamsetningu AL6005-T5 útpressunar til að tryggja tog- og álagsstyrk.

Anódic oxíð þykkt próf:Tryggja oxíðlagsþykkt sem er meira en eða jafnt og 15um fyrir salt-úða tæringarþol í sjávar- og strandumhverfi.

Vélræn álagsprófun:Eyðileggjandi og ekki-eyðandi álagsfrumuprófun á samsettum járnbrautum-klemmusýnum til að sannreyna endanlegar togstyrksmörk.

Alþjóðlegar vottanir:Full samræmisskjöl í samræmi við TUV Rheinland, ISO 9001 og AS/NZS 1170.2 staðla.

6. Algengar spurningar

Hvernig viðhalda hallaþakfestingarkerfi burðarvirki við mikla-seltu fellibyl?

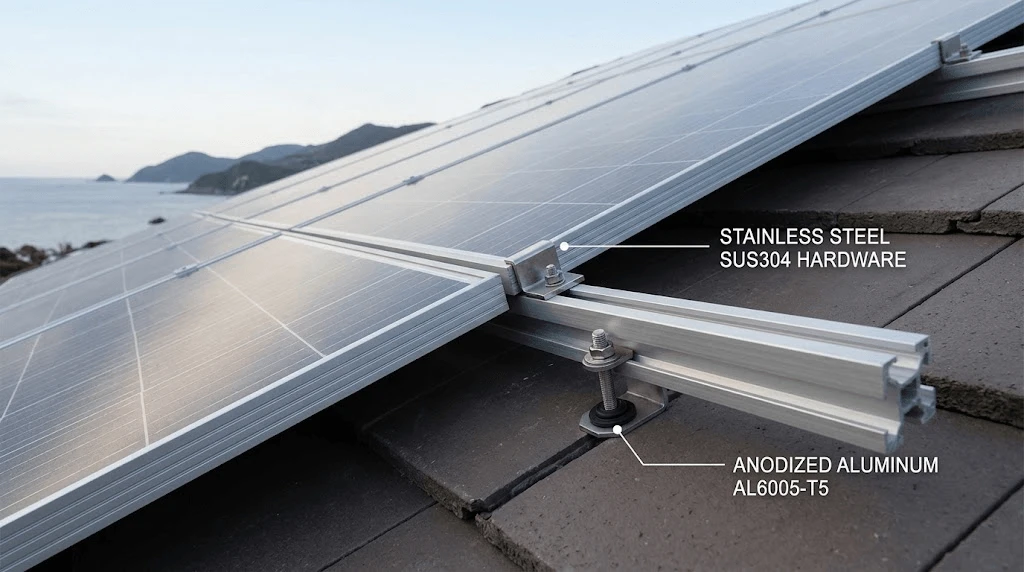

Kerfi sameina sjávar-gráðu AL6005-T5 ál með óvirku SUS304 ryðfríu stáli vélbúnaði til að koma í veg fyrir galvaníska tæringu. Hlífðar rafskautshúð innsiglar málmundirlagið gegn íferð saltúða og tryggir að burðarvirki haldist óhaggandi jafnvel eftir viðvarandi útsetningu fyrir raka við ströndina og mikil-vinddrifin rigning.

Hvaða pökkunar- og flutningsreglur eru notaðar fyrir alþjóðlegar magnsendingar á þungum-festingarteinum?

Magnsendingar eru skipulögð í styrktar trégrindur eða stál-böndluð bretti búnt aðskilin með ó-slípandi froðufléttum. Teinum er hreiður þétt til að lágmarka flutningsbreytingar og allar festingar eru for-flokkaðar í merkta vatnshelda poka til að flýta fyrir-staðsetningu og koma í veg fyrir að íhlutir tapist við meðhöndlun á höfn.

Hver eru tæknileg mörk og afhendingartímar fyrir sérsniðnar OEM/ODM vindhlaðnar-hleðslutæknilegar uppsetningarlausnir?

Custom engineering for non-standard roof pitches or extreme wind zones (>70m/s) felur í sér sérstaka CFD greiningu og frumgerð sýna. Upphafsskýrslur um burðarvirki eru afhentar innan 5 virkra daga, með fullri framleiðslu- og verkfæramerkingu-lokið innan 3 til 4 vikna glugga eftir verkefnisstærð.

7. Ákall til aðgerða

Hafðu samband við verkfræðingateymi okkar til að fá sérsniðna 5kW PV kerfisskipulag og nákvæma uppskriftartilboð innan 48 klukkustunda.
