Tæknileg greining á innri arkitektúr sólarinvertara í atvinnuskyni, tveggja-þreps jarðfræði, há-MPPT skilvirkni og hitauppstreymi.

Varma- og rafmagnsflöskuhálsar við raforkubreytingar í atvinnuskyni

Sólarorkuvirkjanir í atvinnuskyni standa frammi fyrir viðvarandi tekjuskerðingu af völdum hitauppstreymis, ósamræmis strengs við breytileg útgeislun og mikils skiptataps við hækkað hitastig. Bilun íhluta á DC-AC-umbreytingarstigi stendur fyrir yfir 40% af ótímasettum viðhaldskallum á vettvangi í veitu- og viðskipta--og-iðnaðarverkefnum (C&I).

Þessi handbók greinir innra borð-stigsarkitektúr, hitauppstreymisvirkni og MPPT rekja spor einhvers samþættingar há-strengjainvertara. Það veitir EPC verkfræðingum og innkaupasérfræðingum erfiðar tæknilegar viðmiðanir til að meta áreiðanleika aflþreps, lækka kerfisjafnaðan orkukostnað (LCOE) og sannreyna gæðatryggingu-íhluta.

Tæknileg greining: Stjórnar-arkitektúr og kjarnakerfi

Tvöfalt-stig há-tíðnunarfræði

Há-skilvirkni strengjainvertarar nota tvíþrepa-aflbreytingararkitektúr. DC-DC örvunarstigið skalar mismunandi strengspennu upp í stöðuga háspennu DC strætó (600V–900V), sem nærir DC-AC inverter stiginu.

· Aflhálfleiðarar: Að skipta út eldri IGBT fyrir stakar kísilkarbíð (SiC) MOSFETs dregur úr öfugu bata tapi um allt að 73%. SiC hálfleiðarar gera skiptingartíðni yfir 50 kHz, sem gerir kleift að nota smærri inductors og filmuþétta án þess að auka heildar harmonic distortion (THD).

· 3-Phase Neutral Point Clamped (NPC) Topology: Multi-level NPC topology dregur úr spennuálagi yfir aflrofa (VDC/2 á hvert tæki), lágmarkar dV/dt niðurbrot á spennulausum nettengingum og nær hámarksskilvirkni umbreytinga upp á 98,6%.

Há-MPPT samþætting með breiðum rakningarglugga

Tvöfalt-þreps arkitektúr er með kraftmiklum hámarksaflpunktsrakningu (MPPT) hringrásum sem knúnar eru áfram af 32 bita stafrænum merki örgjörvum (DSP):

Breitt MPPT rekstrarsvið: Rakningargluggar sem spanna 200V til 1000V leyfa ræsingu-snemma að morgni og seint-kvölds uppskeru, og lengja daglega orkuframleiðsluglugga um 45 til 90 mínútur.

Dual/Multi-MPPT leið: Tvöföld-rás MPPT rakning einangrar skuggatap að hluta yfir missamræmda einingastrengi. Straumskynjun í gegnum lokaða-lykkju Hall-áhrifskynjara færir rauntíma-spennu/straummælikvarða í há-hraðatruflanir-og-athugunar (P&O) reiknirit sem starfa á 100 Hz sýnatökutíðni.

Styrkt hitauppstreymi og verndararkitektúr

Varmasöfnun í aflhálfleiðurum tvöfaldar innri bilunartíðni fyrir hverja 10 gráðu hækkun á hitastigi tengipunkta ($Tj$).

Anodized álhita-Útþrýstibúnaður á vaski:Aðalraflrofar festast beint á kalda-falsaða álkylfa með pinna-ugga rúmfræði sem hámarkar yfirborðsflatarmál um 40% miðað við venjulega pressuðu ugga.

Lokað hólf einangrun:Innra skipulag aðskilur rafeindatækni (varma-myndandi íhluti eins og spólur og brúareiningar) frá viðkvæmri rafeindatækni (DSP, hliðadrif, samskiptatöflur). Rafeindabúnaður er í IP66 lokuðu hólfi sem er kælt með þvinguðu lofti, sem einangrar aðal PCB frá ryksöfnun og ætandi umhverfislofti.

Yfirfallsvörn:Tegund II (eða valfrjáls Tegund I+II) málmoxíðvari (MOVs) vernda bæði DC og AC skauta gegn eldingum-tímabundnum straumum.

Iðnaðarstaðlar og fjárhagsleg arðsemi áhrif

Samanburður á byggingarforskriftum: Standard vs. iðnaðar-einhverfa

Fjárhagsgreining: LCOE og hagræðing á ávöxtun

Fyrir 1MW þakkerfi í atvinnuskyni sem starfar yfir 25 ára líftíma:

Skilvirkni ávöxtunarmunur: 0,8% aukning á umbreytingarhagkvæmni gefur um það bil 12.800 kWst af viðbótarárlegri framleiðslu á hvert uppsett MW.

Forvarnir gegn hitauppstreymi: Koma í veg fyrir lækkun á milli 40 gráður og 50 gráður endurheimtir allt að 4% af tapaðri orkuframleiðslu á hámarks sumargeislunarmánuðum.

LCOE áhrif: Sameinuð afrakstursaukning og minni íhlutaskiptilotur draga úr heildar LCOE um $0,004/kWh í $0,007/kWh, sem endurheimtir upphaflega vélbúnaðariðgjaldið innan 18 mánaða frá notkun.

Samþætting kerfis og gæðaeftirlits

Framleiðsluferlið okkar setur allar aflumbreytingareiningar undir fjöl-gæðaeftirlitsleiðslu:

Til að samþætta heill viðskiptaverkefni vinna strengjapallar okkar með-afkastagetu samhliða sérhæfðu jafnvægi-á-kerfisvélbúnaði, þar á meðal dreifðum-minni eignum eins og okkar10 kW On-Grid Invertermódel fyrir smærri undirfylki í atvinnuskyni.-

Fylgnistaðlar

Öryggi og nettenging: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

EMC staðlar: EN 61000-6-2, EN 61000-6-4.

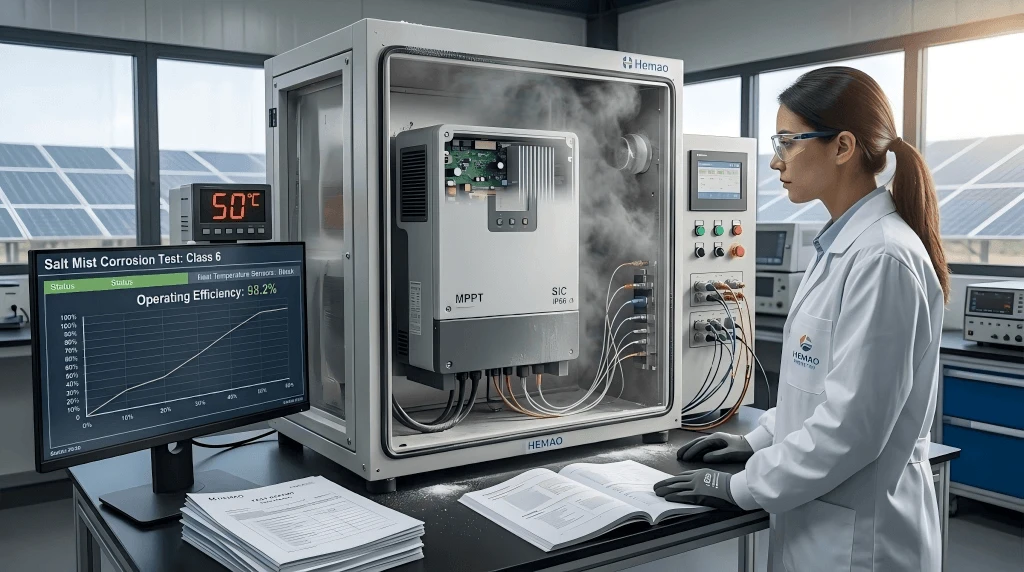

Umhverfisþol: IEC 60068-2-52 (Salt Mist Tæringarflokkur 6), IP66 ryk- og vatnsvörn.

Algengar spurningar

Sp.: Hvernig kemur kælikerfi með tvöföldum-hólfum í veg fyrir bilanir í íhlutum í há-salt- eða rakum stranduppsetningum?

Svar: Tvöfalda-hólfshönnunin aðskilur aðalstýringar-PCB frá háa-varmaútbreiðslusvæðinu. Hár-hitaíhlutir (spólar og kælir) eru hýstir í ytri loftstreymisrás sem er flokkuð IP66, sem gerir þvinguðu umhverfislofti kleift að kæla uggaflötina. Viðkvæmar stýrirásir, hliðadrifnar og þéttar eru í sérstakri, lokuðu IP66 girðingu sem er fyllt með þurru köfnunarefni eða lokað gegn loftskiptum í umhverfinu, sem útilokar salt-þokuþéttingu og leiðandi rykútfellingu á háspennusporum.

Sp.: Hvaða pökkunar- og flutningsverndarsamskiptareglur eru innleiddar til að koma í veg fyrir ör-brot í innri PCB-samsetningum við magnútflutning?

A: Inverterum er pakkað í ISPM 15-samhæft, hita-meðhöndlaðar trégrindur fóðraðar með hár-þéttleika stækkað pólýetýlen (EPE) lost-mögnunarfroðu sem er sérsniðin að stærðum undirvagnsins. Allir innri þungir íhlutir-eins og segulspólar og aðalþéttar-eru festir við aðalgrind undirvagnsins með því að nota vélrænar burðarfestingar frekar en að treysta eingöngu á festingu lóðmálmsliða. Sendingar innihalda einnota-3D halla-og höggskynjara til að fylgjast með flutningsálagi.

Sp.: Hverjar eru tæknilegar breytur og afhendingartímalínur fyrir sérsniðnar vélbúnaðar eða OEM breytingar á vélbúnaði?

A: Fastbúnaðar-sérstillingar (að breyta MODBUS RTU/TCP skrákortum, stilla yfir-spennuskilamörk eða samþætta sérsniðna netkerfi-stuðningsprófíla) bera 14 virka daga staðfestingarlotu. Breytingar á -vélbúnaðarstigi (sérsniðin húðun á girðingum, breyttar stillingar jafnstraumstengja eða sérsniðnar rúmfræði -hitavasks) fylgja 6 til 10 vikna þróunartímalínu, þar á meðal fulla varmalíkön, frumgerð og staðfestingarpróf frá verksmiðju (FAT).

Hafðu samband við verkfræðingateymi okkar til að fá sérsniðna 5kW PV kerfisskipulag og nákvæma uppskriftartilboð innan 48 klukkustunda.
