Samanburðartæknileg greining á blendingum í atvinnuskyni á móti dísilrafstöðvum fyrir ör-netsamþættingu, með áherslu á LCOE, álagsflutning og arðsemi.

Efnahagslegir og tæknilegir flöskuhálsar dísel-Reliant Micro-Grids

Viðskipta- og iðnaðarfyrirtæki (C&I) á svæðum utan-nets eða veikburða-nets standa frammi fyrir vaxandi rekstrarútgjöldum (OpEx) sem rekin er af því að treysta á dísilrafstöðvar. Eldsneytisflutningar, breytilegt olíuverð og tíð viðhaldstímabil þrýsta staðbundnum orkukostnaði (LCOE) yfir $0,35/kWh í fjarrekstri. Ennfremur glíma vélrænir rafala við kraftmikla álagssnið, sem keyra við lága álagsstuðla (<30%) during off-peak hours, which causes wet stacking, incomplete fuel combustion, and accelerated engine wear.

Með því að samþætta háa-blendinga invertara með miklum afkastagetu í núverandi eða grænt ör-net breytir orkumiðlun í grundvallaratriðum. Með því að skipta út eða blanda dísilgeymslum fyrir sólar-plus-geymsluarkitektúr dregur iðnaðarmannvirki úr eldsneytisnotkun, stöðugleika spennu og tíðni og tryggja samfellu aflgjafa. Þessi handbók sundurliðar raf-tæknilega gangverki, fjárhagslegri ávöxtun og kerfissamþættingaraðferðum fyrir verkfræðiteymi og innkaupafulltrúa.

Kjarnaarkitektúr og aflskiptakerfi, Topologies og Thermal Architecture

Nútíma blendingur í atvinnuskyni (td þriggja-fasa 50kW til 125kW einingar) nota kísilkarbíð (SiC) MOSFET aflþrep með multi-hlutlausum punkta klemmdu (NPC) svæðisfræði. Þessi arkitektúr nær hámarki umbreytingarhagkvæmni sem fer yfir 98,2% á meðan hann dregur úr heildar harmonic röskun (THD) í<2% under linear loads. Passive and active forced-air cooling channels isolated via IP65/IP66 sealed compartments prevent aluminum heat-sink contamination from conductive dust or salt spray in coastal deployments.

Eldsneytissparnaður og minnkun á keyrslutíma rafala

Hefðbundin dísel generatorsett eyða um það bil 0,3 lítrum af eldsneyti á hverja kWst sem myndast við ákjósanlega álag (75-80%). Þegar unnið er utan háannatíma minnkar eldsneytisnýtingin verulega. Hybrid inverters leiðrétta þetta með kraftmikilli rafalastjórnun:

Núll-álagsbæling: Blendingur inverter virkar sem aðal spennugjafi. Dísilrafallinn er áfram ótengdur meðan á lítilli-til-eftirspurn stendur, knúinn algjörlega af PV og orkugeymslukerfi (ESS).

Genset Peak rakstur: Meðan á mikilli-eftirspurn stendur, dregur inverterinn orku samtímis frá rafhlöðubankanum til að veita hámarksálagi, sem kemur í veg fyrir að rafalinn virki á óhagkvæmum,-sliti, of-svæðum.

Sjálfvirk-stýring á þurrum snertingu: Innbyggðar BMS/EMS samskiptareglur kalla fram þurr-snertimerki til að ræsa eða stöðva rafallinn á grundvelli--hleðsluþröskulds (SOC) (td sjálfvirk ræsing við 15% SOC, lokun við 80% SOC).

Óaðfinnanlegur álagsflutningur og hrein orkugæði

Vélrænir flutningsrofar (ATS) þurfa 100 ms til 500 ms til að skipta frá netgjafa yfir í rafal, sem veldur mikilvægum truflunum á álagi, endurstillingu miðlara og iðnaðarbúnaði sleppir. Háþróaðir blendingar invertarar nota samþætta truflanir flutningsrofa (STS) sem framkvæma upprunabreytingar á innan við 10 millisekúndum.

Iðnaðarstaðlar og fjárhagsleg arðsemisgreining

Tæknilegur samanburður: Hybrid Inverter vs. Diesel Generator

LCOE og Payback Economics

Fyrir hefðbundið 500kW iðnaðarhleðslu sem starfar 12 klukkustundir á dag í utan-netumhverfi:

Dísel-Aðeins grunnlína: Eyðir ~450.000 lítrum af dísilolíu árlega. Á $1,10/lítra, árlegur eldsneytiskostnaður jafngildir $495.000, að undanskildum kostnaði við endurskoðun vélar á 3ja ára fresti.

Hybridized PV arkitektúr: Með því að samþætta 500kW PV array, 250kW blending inverter kerfi í atvinnuskyni og 1MWh LFP rafhlöðubanka jafnar allt að 75% af keyrslutíma rafala. Árleg eldsneytisnotkun fer niður í ~112.500 lítra.

Nettó fjárhagsleg áhrif: Árlegur rekstrarsparnaður fer yfir $370.000. Endurgreiðsla verkefnis fyrir enduruppfærslu sólar-geymsla næst venjulega innan 2,4 til 3,2 ára, með innri ávöxtun (IRR) yfir 28%.

Kerfissamþætting og samhæfniverkfræði

Til að hámarka afköst ör-nets verða blendingar í atvinnuskyni að vinna óaðfinnanlega yfir allt jafnvægi kerfisins (BOS).

PV fylki samhæfni: Hátt DC inntaksspennusvið (allt að 1000V) leyfa lengri strengjastillingar, lágmarka kröfur um sameiningskassa og kopartap. Innbyggðir fjöl-MPPT mælingar einangra skuggatap á flóknum þakfylkingum í atvinnuskyni.

Geymsluviðmót: Native RS485/CANbus samskiptareglur tengist beint við Tier-1 litíumjárnfosfat (LiFePO4) rafhlöðustjórnunarkerfi (BMS). Raun-fjarmæling stjórnar hleðslu/hleðsluhraða byggt á hitastigi frumunnar,-heilsuástandi (SOH) og SOC.

Modular Parallel Stacking: Til að auka viðskiptafótspor styðja einingar meistara-þrælsamskiptaarkitektúr, sem gerir allt að 10 invertara kleift að stafla samhliða. Þessi hönnun gerir kleift að stækka óaðfinnanlega frá 50kW til yfir 1MW AC framleiðsla án þess að þurfa utanaðkomandi microgrid stýringar. Fyrir verslunarhluta með minni afkastagetu eða hönnun á mátsíðum er einnig hægt að samþætta einingar beint samhliða stöðluðum há-hagkvæmni vörum eins og okkar8kW/6kW Hybrid Inverterröð.

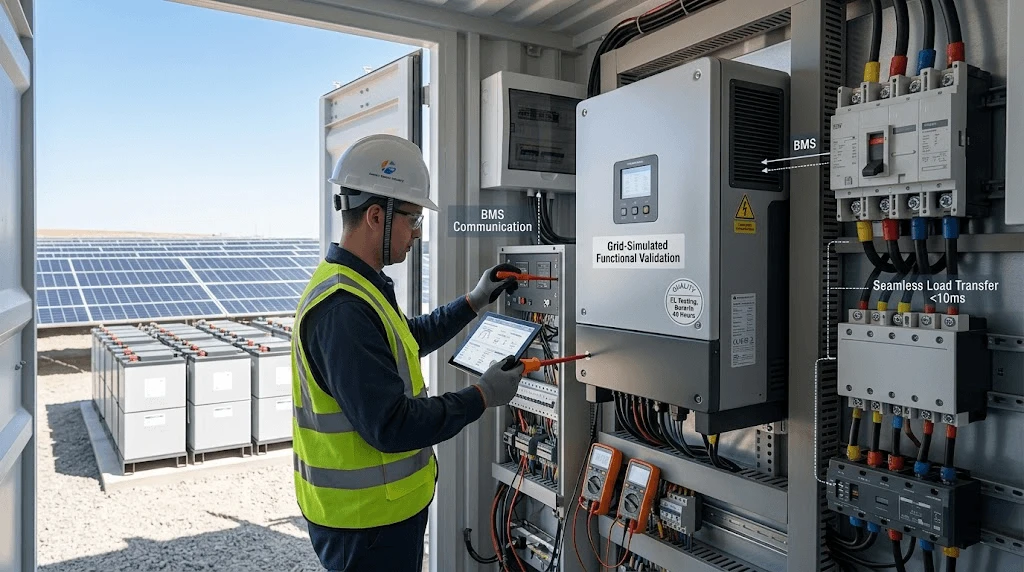

Gæðaeftirlit og alþjóðlegar fylgnistaðlar

Orkuinnviðir í atvinnuskyni krefjast strangrar prófunarsamskiptareglur til að standast erfiðar dreifingarumhverfi og standast netsamtengingar-neta.

Samræmi við alþjóðlega vottun

Nettenging og öryggi: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, TOR Erzeuger, EN 50549-1.

Rafsegulsamhæfi (EMC): EN 61000-6-1, EN 61000-6-3.

Umhverfisþol: IEC 60068-2 (Salt Mist tæringarflokkur 6 prófun fyrir sjávar-/strandaaðstæður, IP65/IP66 innstreymiseinkunn).

Algengar spurningar

Hvernig viðhalda blendingur invertar aflstöðugleika í háum-umhverfis-umhverfishitaumhverfi (td Miðausturlöndum/Sub-Saharauppsetningum)?

Blendingar í atvinnuskyni nota snjöll hitauppstreymisalgrím sem eru paruð við sjálfstæð innri og ytri kælisvæði. Við umhverfishita allt að 45 gráður skila einingar fullu nafnafmagni rafstraums án aflskerðingar. Yfir 45 gráður stilla varmaskynjara virkniferil aflþrepsins á kraftmikinn hátt, með því að nota virkan þvingaðan-lofthitaútdrátt til að koma í veg fyrir að hluti yfir-hita slökkvi á meðan viðhalda allt að 80% samfelldri framleiðslugetu í allt að 60 gráður.

Hverjir eru pökkunar- og meðhöndlunarstaðlar fyrir magnsendingar með miklum-afkastagetu hybrid inverter?

Inverterar eru sendir í styrktum, sjó-frakt-samhæfðum ISPM 15 hita-viðarkössum með innri höggdeyfandi EPE froðugrind. Ytri umbúðir innihalda þunga-raka-þétta hindrunarpoka sem innihalda iðnaðar-þurrkefnispakkar fyrir kísilgel. Sendingar eru búnar einnota-halla- og höggvísum (td ShockWatch) til að sannreyna burðarvirki í gegnum flutninga og meðhöndlun.

Hver er dæmigerður leiðtími og umfang sérsniðinna OEM / ODM vélbúnaðar og vélbúnaðarbreytinga?

Hefðbundnar fastbúnaðarstillingar (sérsniðnar BMS CAN bus samskiptareglur, net-kóðasamræmisprófílar eða breytt þurr-tengiliðsrökfræði) krefjast 2-til-3 vikna staðfestingarlotu. Alhliða OEM-aðlögun vélbúnaðar-svo sem vörumerkjagerð, breyttar IP-einkunnir, sérsniðin AC/DC-útstöðvar eða sérsniðin MPPT spennukortlagning - bera 8 til 12 vikna tímalínu fyrir verkfræðiþróun og sannprófun sýnishorna, studd fullri IEC-viðurkenningarprófun (FAT).

Hafðu samband við verkfræðingateymi okkar til að fá sérsniðna 5kW PV kerfisskipulag og nákvæma uppskriftartilboð innan 48 klukkustunda.
