Tryggir öryggi rafhlöðustjórnunarkerfis (BMS) í LiFePO4 pökkum

Tryggir öryggi rafhlöðustjórnunarkerfis (BMS) í LiFePO4 pökkum

Tæknileg leiðarvísir um LiFePO4 BMS öryggi, sem fjallar um virka jafnvægisstillingu, hitastjórnun, greiningu á frumustigum- og alþjóðlegu samræmi.

Notkun litíumjárnfosfats (LiFePO4) orkugeymslukerfa (ESS) í atvinnu- og iðnaðargeirum (C&I) stendur frammi fyrir ströngum rekstrarmörkum. Þó að LiFePO4 efnafræðin sýni eðlislægan hitastöðugleika samanborið við nikkel-mangan-kóbalt (NMC) afbrigði, ógna óvægið frumuójafnvægi, hitauppstreymi og gallar í eftirlitsstærð enn langlífi eigna.

Ein fruma sem starfar utan ákjósanlegs spennuglugga (2,5V til 3,65V) getur framkallað staðbundið niðurbrot, sem minnkar nothæfa pakkningagetu um allt að 35% á 1.500 lotum. Ennfremur er hætta á ófullnægjandi hitauppstreymi á staðbundnum upphitunaratburðum, sem leiðir til óvænts kerfisleysis og stöðvunar.

Til að vernda langtímajafnaðan geymslukostnað (LCOS) krefjast EPC verktakar og verkefnastjórar öflugra, marg-laga rafhlöðustjórnunarkerfis (BMS) arkitektúr. Þessi greining lýsir aðalstýringaraðferðum, jafnvægisstærðfræði og greiningaraðferðum sem eru nauðsynlegar fyrir stöðugleika LiFePO4 pakkans í -gildi.

Tæknigreining: Kjarnaöryggiskerfi og arkitektúr

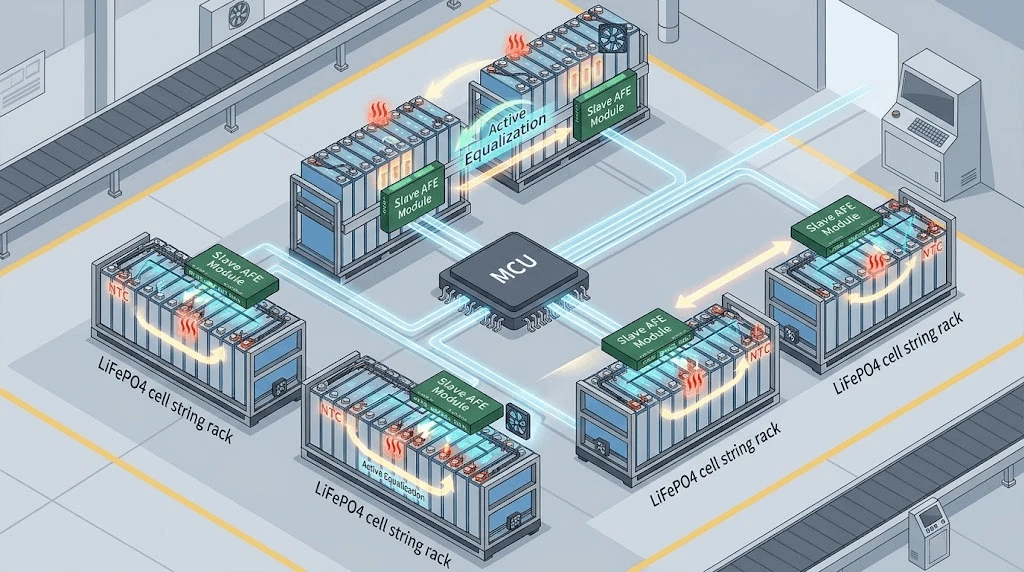

Seiglulegt BMS byggir á dreifðum meistara-þrælaarkitektúr. Analog Front-End (AFE) ICs fylgjast beint með frumuhópum og senda fjarmælingar til miðlægs MCU í gegnum einangruð CAN bus tengi.

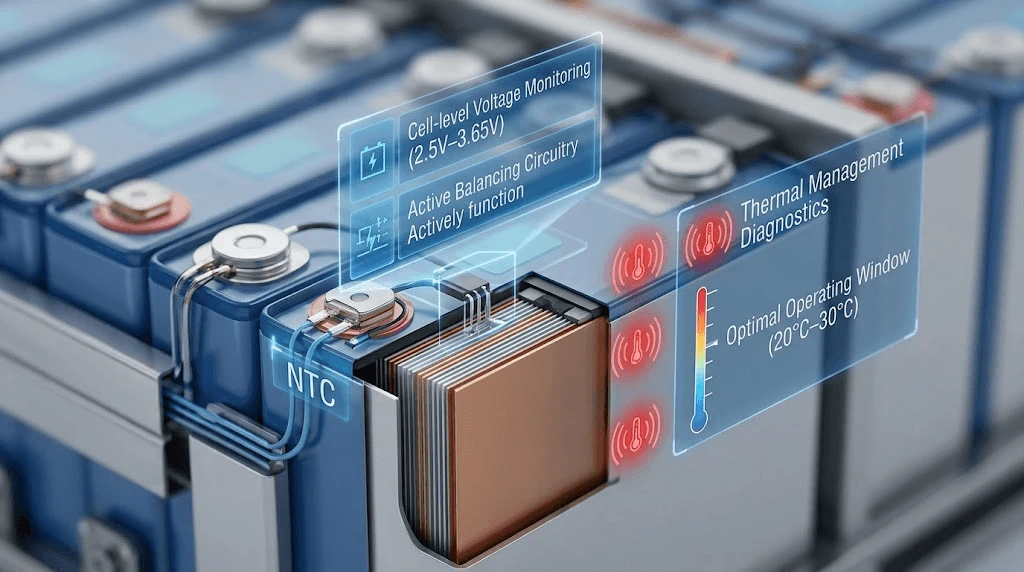

1. Cell-Vöktun á spennustigi og þröskuldskvörðun

Nákvæm spennuskynjun krefst sérstakra AFE rása með merkjaþol sem er < ±2 mV. Staðlaðar LiFePO4 losunarferlar sýna afar flata spennuhásléttu á milli 30% og 80% hleðsluástand (SOC), sem gerir opna-hringrásarspennu (OCV) aðferðir ófullnægjandi til ástandsmats. Hágæða BMS sameinar Coulomb talningu með útbreiddum Kalman síu (EKF) reikniritum til að rekja SOC nákvæmlega innan ±2. Þröskuldar verndarfæribreytu verða að vera framfylgt vélbúnaði- á AFE laginu til að tryggja framkvæmd óháð MCU vélbúnaðar leynd:

Yfir-spennuskerðing (OVC):3,65 V (frumustig) / Seinkun:<10 ms

Yfir-spennuendurheimt: 3.45V

Undir-spennuskerðingu (UVC):2,50V (frumustig) / Seinkun:<10ms

Undir-spennuendurheimt:2.80V

2. Active Cell Balancing Topologies

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), virk jafnvægi er krafist.

Virk kerfi nota tvíátta DC-jafnstraumbreyta eða rafrýmd skiptinet til að flytja hleðslu frá hærri-spennufrumum yfir í lægri-spennufrumur bæði í hleðslu- og afhleðslulotum. Með því að virkja jafnvægisstrauma á milli 2A og 5A, draga virk svæðisfræði úr afkastagetu frá afbrigðum afkasta yfir stóra frumustrengi, og bæta nothæfa orkuafköst yfir líftíma eigna.

3. Thermal Management & Predictive Diagnostics

Hitastig milli einingar ætti ekki að fara yfir 3 gráður. BMS notar neikvæða hitastuðul (NTC) hitastuðla sem eru stilltir við lágmarkshlutfallið 1 skynjara á hverja 4 frumur í röð, auk viðbótarnema sem eru tengdir afl MOSFETs og aðalrútur.

Innbyggður vélbúnaðar reiknar stöðugt varmahalla dT/dt. Ef staðbundinn hitastig breytinga á frumu fer yfir 1 gráðu/mín., kveikir kerfið á greiningarviðvörunum áður en það nær algjörum yfir-hitamörkum (55 gráðu hleðsla /60 gráðu afhleðsla).

Iðnaðarstaðlar og áhrif á LCOS

Ef þú velur iðnaðar-gráðu BMS breytir beint fjárhag verkefnisins með því að lengja líftíma afköst og draga úr rekstrarútgjöldum (OpEx).

LCOS áhrifagreining

Með því að viðhalda frumuójafnvægi undir 10mV yfir 8.000-tíma líftíma kemur virkt-jafnvægiskerfi í veg fyrir ótímabæra lokun strengja af völdum einangraðra lágspennufrumna. Þessi hæfileiki dregur úr jöfnunarkostnaði við geymslu (LCOS) með því að:

· Varðveisla nothæfrar getu:Kemur í veg fyrir "veikasta hlekkinn" áhrif, heldur strengjagetu nálægt nafneinkunnum.

· Minni skiptingarlotur:Lengir heildarlíftíma pakkans umfram 10 ár án þess að þurfa að skipta um frumueiningar á miðjum aldri.

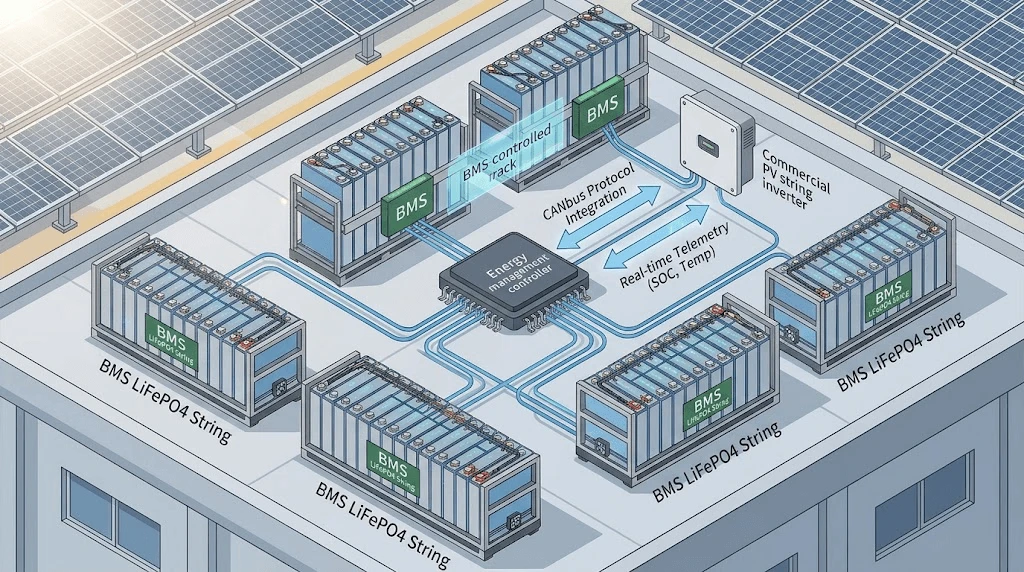

Kerfissamþætting og eindrægni

Samhæft BMS verður að tengjast óaðfinnanlega við andstreymis aflbreytingarkerfi (PCS) og sólhleðslustýringar.

Þegar notaðar eru viðskiptageymslulausnir eins og25,6V 100Ah orkugeymslueining, iðnaðarsamskipti eru háð lítilli-leynd CAN bus 2.0B og Modbus RTU samskiptareglum. BMS sendir kraftmikil rekstrartakmörk til invertersins í rauntíma:

Hleðsla núverandi takmörk (CCL):Virkilega stillt miðað við hámarks spennu frumu og innra hitastig.

Losunarstraumsmörk (DCL):Leiðrétt miðað við lágmarks spennu frumu, hitastig og núverandi SOC.

Þessi lokaða-lykkjusamskipti neyða inverterinn til að stöðva úttakið áður en hitauppstreymi eða spennumörk eru rofin, sem kemur í veg fyrir erfiðar stöðvun kerfisins við mikið álag.

Gæðaeftirlit og alþjóðlegt samræmi

Iðnaðaröryggistrygging krefst staðfestrar fylgni við alþjóðlega prófunarstaðla.

UL 1973:Öryggisstaðall fyrir rafhlöður sem notaðar eru í kyrrstöðu. Staðfestir burðarvirki, innilokun frumna og rafmagnsöryggi við bilunaraðstæður.

IEC 62619:Býður upp á hagnýtar öryggisprófanir fyrir iðnaðarlitíum rafhlöður, þar með talið hitauppstreymisprófanir og öryggisathuganir á hugbúnaði stýrieininga.

SÞ 38.3:Flutningsöryggisprófun, þar með talið hæðarlíking, hitalost, titringur, högg, ytri skammhlaup og þvinguð losun.

Framleiðslugæðaeftirlit verður að fela í sér sjálfvirka -enda-línuprófun (EOL). Sérhver BMS borð gangast undir stutt-straumrásarvörn, kvörðunarathuganir yfir allar mælirásir og brenna-í ástandi við hækkuð hitauppstreymi (50 gráður) fyrir lokasamsetningu.

Algengar spurningar

1. Hvernig kemur BMS í veg fyrir útbreiðslu hitauppstreymis við skammhlaupsskilyrði-?

BMS notar tveggja-varnarstefnu: aðal skammhlaupsbúnaðarrof kveikja á ofur-hröðum rofa-rofa/MOSFET innan < 100 míkrósekúndna þegar núverandi viðmiðunarmörk eru rofin. Ef þú notar vélrænt gengi eða snertikerfi, veita ofur-hröð hálfleiðaraöryggi aukalega líkamlega einangrun. Að auki fylgist stýrifastbúnaðurinn með dT/dt vigra til að greina innri skammhlaup áður en loftræsting eða hitaútbreiðsla á sér stað.

2. Hverjar eru flutnings- og öryggiskröfur fyrir flutning á LiFePO4 pakkningum með mikla-getu til útlanda?

Allar pakkningar verða að vera vottaðar samkvæmt UN 38.3 reglugerðum og sendar með gjaldríki (SOC) á milli 30% og 50%. Pakkningar krefjast UN-vottaðra hættuumbúða (Class 9 hættulegur varningur) með styrktri innri einangrun, skammhlaupsvörn og raka-innsiglaðri innri umbúðum. BMS verður að vera stillt á „djúpsvefnham“ með litlum-orku meðan á flutningi stendur til að takmarka sjálfsafhleðslu- við < 0,5% á mánuði.

3. Hver eru mörkin fyrir sérsniðnar OEM/ODM BMS vélbúnaðaraðlögun fyrir sérstakar samskiptareglur fyrir inverter?

Sérsniðnar mörk fela í sér breytingu á CANbus/RS485 rammabyggingum, kortlagningu sérsniðinna Modbus skráseturs, stilla kraftmikla SOC/SOH reiknirit og stilla sérsniðna hita-/spennuferðarferla. Breytingar á líkamlegu lagi leyfa valmöguleika á milli solid-MOSFET-rofa eða ytri tengiliðadrifrása sem byggjast á spennumörkum kerfisins (allt að 1000 VDC. Hefðbundin verkfræðileg viðsnúningur fyrir aðlögun fastbúnaðarsamskipta er venjulega 2 til 3 vikur.

Hafðu samband við verkfræðingateymi okkar innan 48 klukkustunda til að fá sérsniðna PV- og orkugeymslukerfi í atvinnuskyni og nákvæma uppskriftartilboð.
